ネモナビ

こんなときに

埋設管路の曲がりや傾きを正確・簡単に測定したい

ボーリング中に孔の曲がりを確認したい

不明管の調査をしたい…というときに

ネモナビ

ネモナビは軽量センサーユニットを管路内で往復させて測定し、管の曲がり具合をパソコン画面にグラフで表示します。


センサーユニットにバッテリーが内蔵されていて電源ケーブルがないため操作が簡便。

測定装置は対象管に対して水平方向測定用と鉛直方向測定用の2種類、軽量・コンパクトなため現場での取り扱いもスムーズ、専用ケースに収納して宅急便で現場にお届けします。

管長50mの場合、測定開始から測定結果表示まで約20分程度です。

作業員2名で測定し、測定結果をその場で確認できます。

ネモナビ

ネモナビ(管曲り測定装置)

国土交通省-新技術情報システム(NETIS)に登録

新技術名称 管路曲り測定装置 NEMONAVI
登録番号 KTK-160006-VE
外部リンク 新技術情報提供システムサイト 該当ページ

特長・こだわり

  1. 1日から長期までレンタル可能(デモストレーションも対応可)
    長期レンタルの場合、4ヶ月毎に調整済みセンサーユニットと交換いたします。
  2. 測定機器が軽量・コンパクトなため現場での施工中でも測定可能。
  3. センサーユニットに電源ケーブルがなく、計測中、ノイズ影響を受けない。
  4. 測定結果の軌跡を現場で簡単にパソコン画面に表示。
  5. センサーユニットの挿入、引戻し速度は任意。
  6. 測定作業員は2名、測定作業員の派遣、測定も可能です。(その後機器レンタル利用可)

用途

  1. アンカー工法における外管の曲り測定。
  2. 土壌改良工法における管路の曲り測定。
  3. 集水管の曲り測定。
  4. 凍結管の曲り測定。
  5. 液状化対策工法における管路の曲り測定。
  6. 自在ボーリング工法におけるロッドの曲り測定。
  7. 先進、探査などのボーリング孔の曲り測定。
  8. 埋設管(上下水、通信、電力、ガス等)の曲り測定。
  9. 土中障害物の位置測定。

装置諸元

タイプタイプHタイプV
測定精度 ±3/1000 in 50m
センサーユニット寸法 外径φ39mm
長さ600mm
質量2kg
外径φ48mm
長さ700mm
質量3kg
測定データ出力 CSV形式

装置構成

センサーユニット、測長ユニット、測長コントローラ、パソコン、送りワイヤーで構成されています。



  • 専用PCおよび測長コントローラ専用PCおよび測長コントローラ
  • センサーユニットセンサーユニット
  • 測長ユニット測長ユニット
  • 送りワイヤー送りワイヤー

測定手順

  1. 被測定管の最深部までセンサーユニットを挿入
  2. PC設定
  3. センサーユニットの引き戻し
  4. 測定データの読み出し
  5. 測定結果をグラフ表示

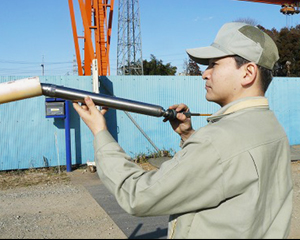

  • センサーユニット挿入

    センサーユニット挿入

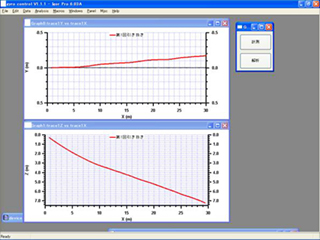

  • 測定結果 PC表示画面

    測定結果 PC表示画面 width=

よくあるご質問

販売について

販売はしておりません。レンタルでご利用ください。

1日だけのレンタルも可能ですか。

1日のみでもレンタル可能です。

孔曲り測定を頼みたいのですが。

当社技術員が指定された現場へ行き、測定を行います。

水中でも測定できますか。

問題ありません。

現地で操作方法を教えてもらえますか。

有償にて対応させていただきます。

鉛直方向で被測定管の最小内径は。

内径50㎜です。

水平方向で被測定管の最小内径は。

内径40㎜です。

鉛直方向で被測定管の最大内径は。

内径200㎜までの実績があります。

被測定管のネジの継ぎ目が内側に出張っていますが測定できますか。

測定できます。被測定管の中にガイド管(樹脂製)を入れて測定します。

測定時間はどの位かかりますか。

50mの距離で約20分程度です。

レンタル料金について

測定内容などによって異なりますので、お問合せください。
